Ολοκληρώθηκε η συμμετοχή της ομάδας του ΠΕΚΤΠΕ Γρεβενών στην εκπαιδευτική δράση Astro Pi που διοργανώνεται από την Ερωπαϊκή Υπηρεσία Διαστήματος (ESA - European Space Agency) σε συνεργασία με την Raspberry Pi Foundation.
Η ομάδα μας ανέλυσε φωτογραφίες που λήφθηκαν από το Astro Pi, έναν υπολογιστή που βασίζεται στο Raspberry Pi 4 με φωτογραφική μηχανή την HQ Camera, ενώ χρησιμοποιήθηκε το φίλτρο MidOpt DB660/850-25.4 που απομονώνει μόνο το κόκκινο χρώμα (660nm) και ένα φάσμα στο εγγύς υπέρυθρο (Near- Infrared Light - NIR) (850nm).
Στόχος ήταν η επεξεργασία των φωτογραφιών για την μελέτη της τιμής του δείκτη NDVI (Normalized Difference Vegetation Index) της τιμής του σε σχέση με την απόσταση από λίμνες και ποτάμια της Γης. Η ανάλυση των φωτογραφιών έδειξε συσχέτιση του δείκτη και τα αποτελέσματα αποτυπώνονται στις εικόνες που παραθέτουμε στην συνέχεια.
Η διαδικασία που ακολουθήθηκε αποτυπώνεται περιληπτικά ως εξής:
- Αρχικά έγινε επιλογή από τρεις φωτογραφίες που περιέχουν ποτάμια ή λίμνες της γής. Συγκεκριμένα, επιλέγχθηκε ο ποταμός Νείλος στο Σουδάν, η τεχνητή λίμνη Mead στις Η.Π.Α., και τεχνητή λίμνη Manicouagan στο Κεμπέκ του Καναδά.
- Στην συνέχεια απομονώθηκε μόνο το τμήμα της φωτογραφίας που είναι στο κεντρικό σημείο από το παράθυρο του Διεθνή Διαστημικού Σταθμού (ISS - International Space Station).
- Επόμενο βήμα ήταν η αποτύπωση των ποταμιών ή λιμνών της φωτογραφίας.
- Στην συνέχεια, υπολογίστικε η απόσταση των υπόλοιπων εικονοστοιχείων της φωτογραφίας από το πλησιέστερο σημείο των ποταμιιών ή λιμνών.
- Τέλος, παρουσιάζεται ως γράφημα η μέση τιμή του δείκτη NDVI σε σχέση με την απόσταση.
Η διαδικασία αυτή αποτυπώνεται στις επόμενες φωτογραφίες για τις τρεις διαφορετικές τοποθεσίες που επιλέγθηκαν.
Ο ποταμός Νείλος στο Σουδάν

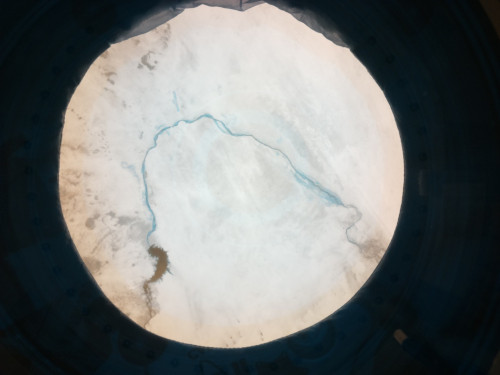

Φωτογραφία από τον ISS

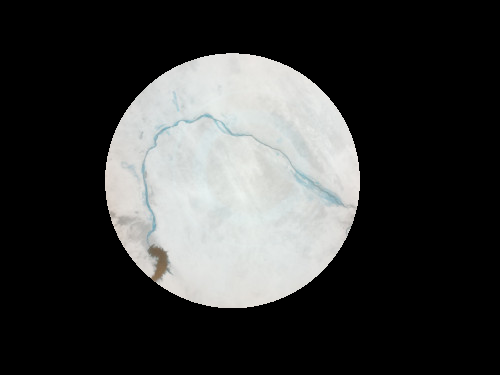

Απομόνωση του κεντρικού τμήματος της φωτογραφίας

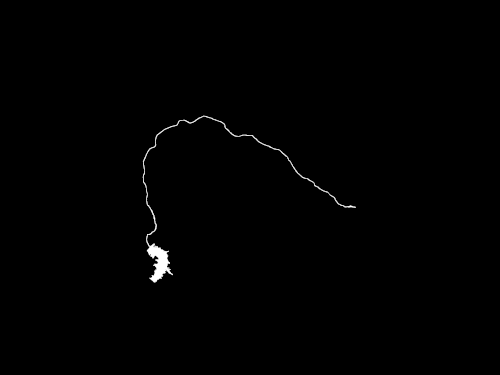

Σήμανση του ποταμού Νείλου

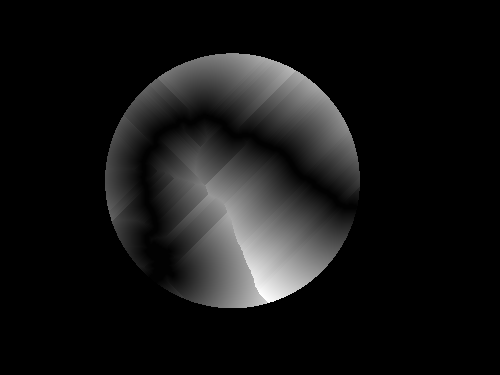

Υπολογισμός της απόσασης για κάθε εικονοστοιχείο

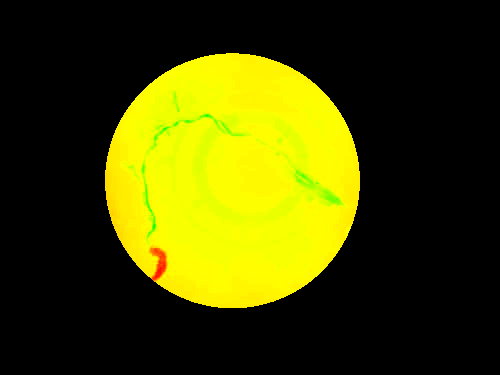

Υπολογισμός του δείκτη NDVI για κάθε εικονοστοιχείο
Γράφημα του δείκτη NDVI σε σχέση με την απόσταση από τον ποταμό Νείλο
Η τεχνητή λίμνη Mead στις Η.Π.Α.

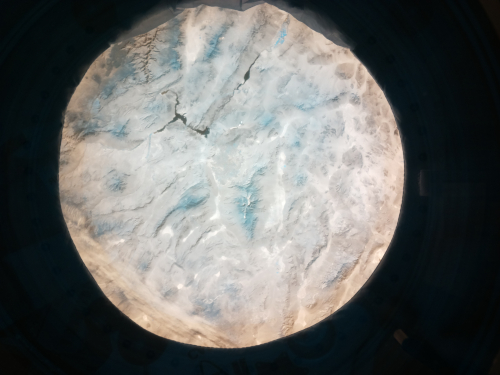

Φωτογραφία από τον ISS

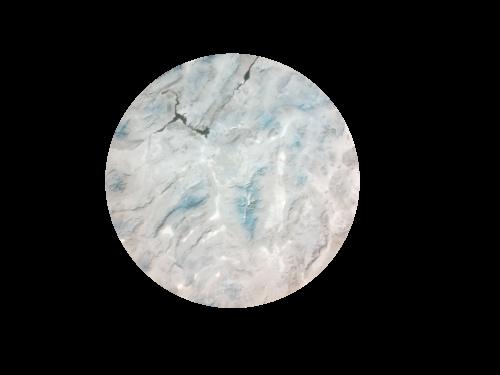

Απομόνωση του κεντρικού τμήματος της φωτογραφίας

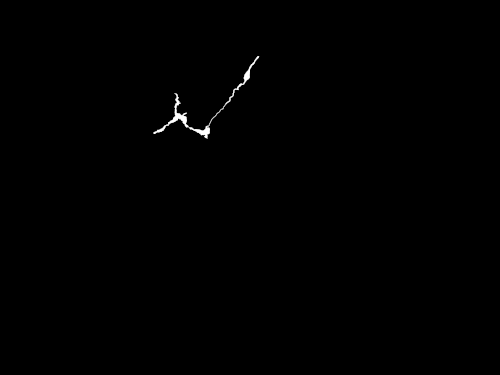

Σήμανση της λίμνης Mead
Υπολογισμός της απόσασης για κάθε εικονοστοιχείο

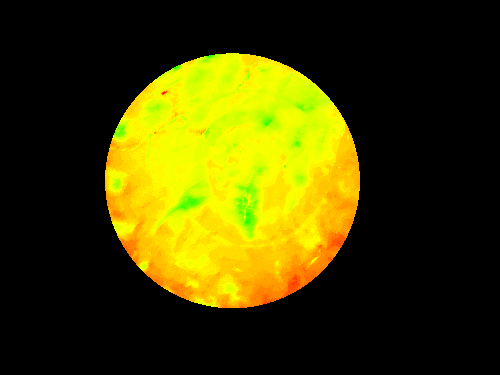

Υπολογισμός του δείκτη NDVI για κάθε εικονοστοιχείο

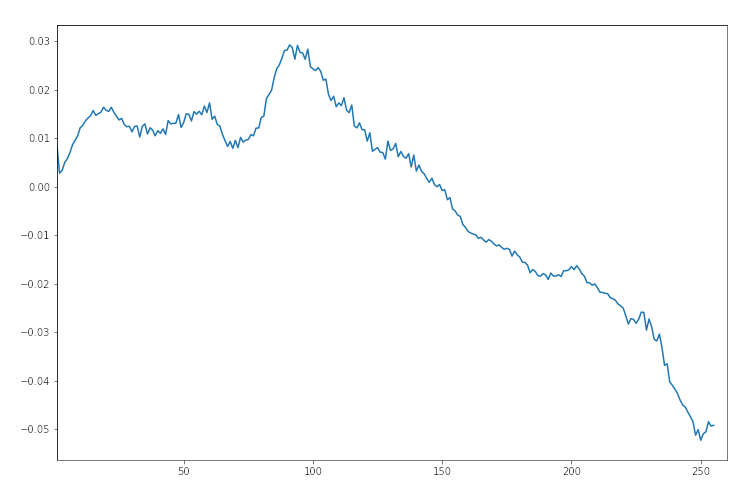

Γράφημα του δείκτη NDVI σε σχέση με την απόσταση από τον ποταμό Νείλο
Η τεχνητή λίμνη Manicouagan στο Κεμπέκ του Καναδά

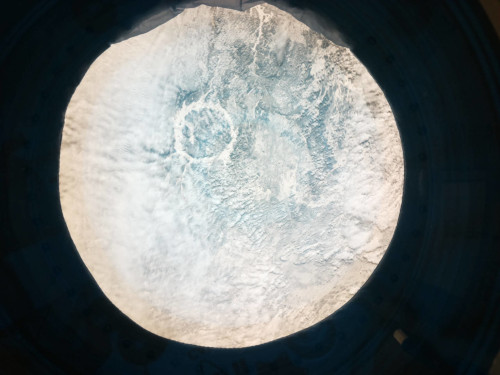

Φωτογραφία από τον ISS

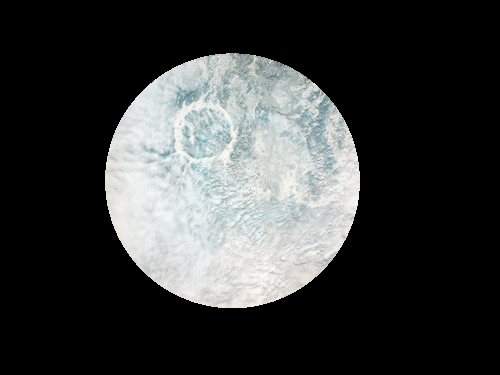

Απομόνωση του κεντρικού τμήματος της φωτογραφίας

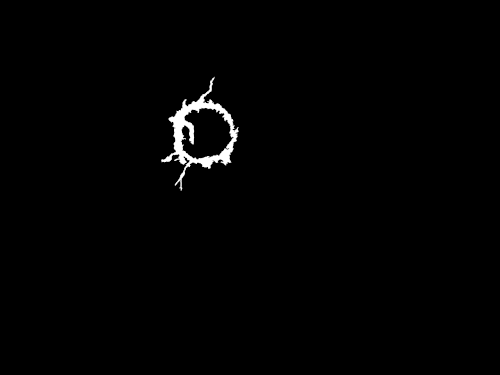

Σήμανση του ποταμού Νείλου

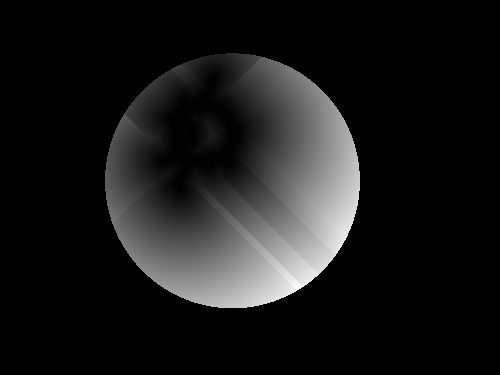

Υπολογισμός της απόσασης για κάθε εικονοστοιχείο
Υπολογισμός του δείκτη NDVI για κάθε εικονοστοιχείο

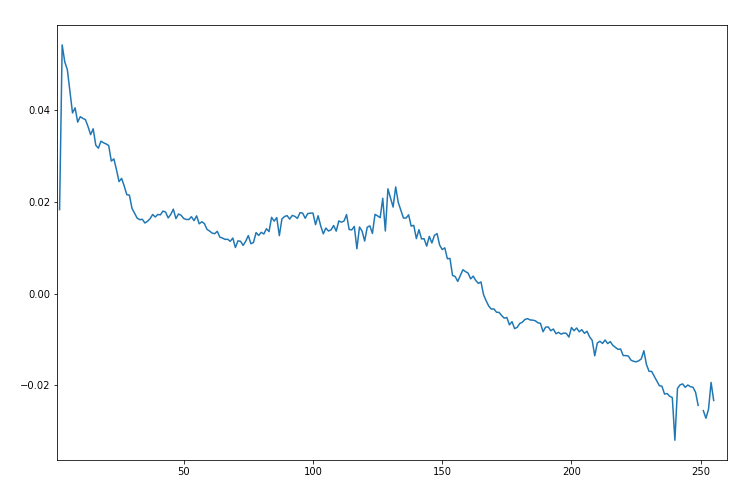

Γράφημα του δείκτη NDVI σε σχέση με την απόσταση από τον ποταμό Νείλο
 |
 |
